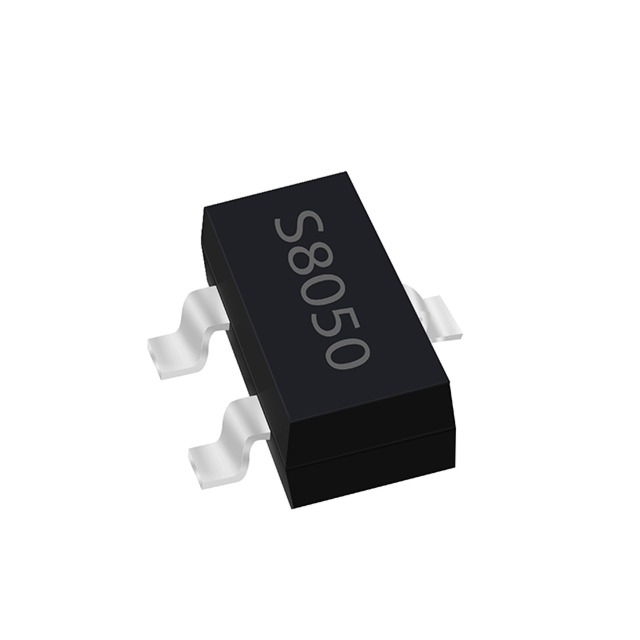

三極管8050是非常常見的NPN型晶體三極管，在各種放大電路中經常看到它，應用范圍很廣，主要用于高頻放大。也可用作開關電路。

工作原理

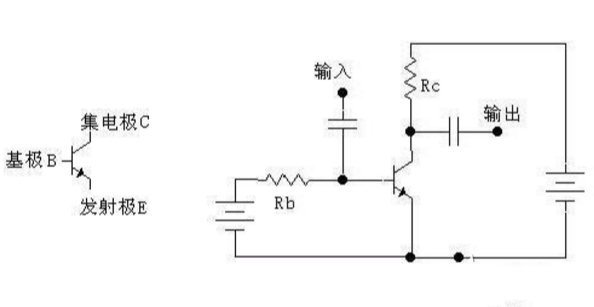

三極管8050是一種控制元件，主要用來控制電流的大小，有三個極，分別叫做集電極C、基極B、發射極E。以共發射極接法為例（信號從基極輸入，從集電極輸出，發射極接地），利用8050三極管工作理，當基極電壓UB有一個微小的變化時，基極電流Ib也會隨之有一小的變化，受基極電流Ib的控制，集電極電流Ic會有一個很大的變化，基極電流Ib越大，集電極電流Ic也越大，反之，基極電流越小，集電極電流也越小，即基極電流控制集電極電流的變化。

但是集電極電流的變化比基極電流的變化大得多，這就是三極管的放大作用。Ic的變化量與Ib變化量之比叫做三極管的放大倍數β（β=ΔIc/ΔIb，Δ表示變化量。），三極管的放大倍數β一般在幾十到幾百倍。三極管在放大信號時，首先要進入導通狀態，即要先建立合適的靜態工作點，也叫建立偏置，否則會放大失真。

在三極管8050的集電極與電源之間接一個電阻，可將電流放大轉換成電壓放大：當基極電壓Ub升高時，Ib變大，Ic也變大，Ic在集電極電阻Rc的壓降也越大，所以三極管集電極電壓Uc會降低，且Ub越高，Uc就越低，ΔUc=ΔUb。對三極管放大作用的理解，切記一點：能量不會無緣無故的產生，所以，三極管一定不會產生能量，但三極管厲害的地方在于：它可以通過小電流控制大電流。
